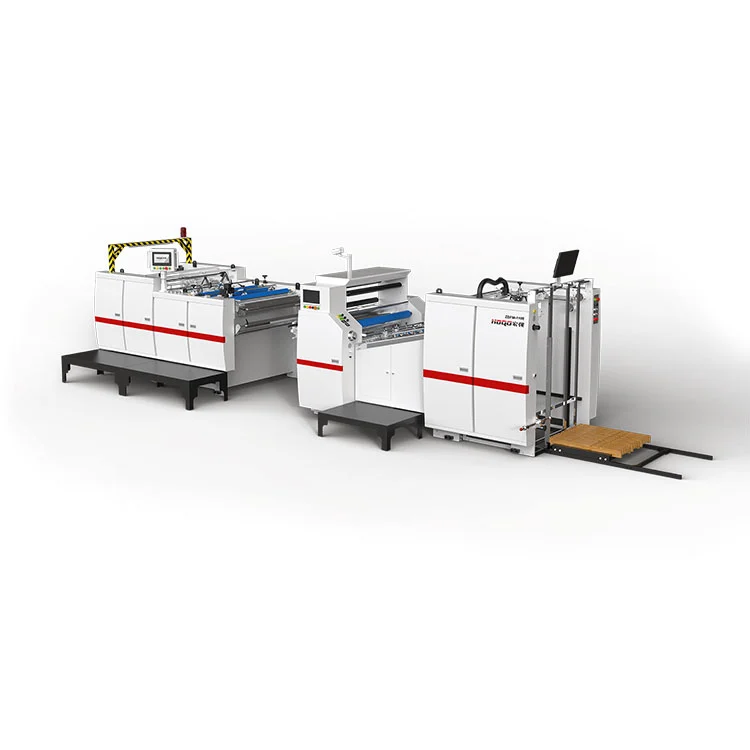

Thermal Film előbevonat lamináló gép

A termelési hatékonyságra és a környezetvédelmi előírásokra való törekvésben manapság szűk keresztmetszetté vált a hagyományos bevonási eljárás, amely ragasztó, szárító linket köt. A Hongqiang, mint a kínai filmtechnológia megújítója, elindította a kiváló minőségű ZDFM-E hőfólia előbevonó lamináló gépet, amelyet kifejezetten előre bevont (ragasztómentes) fóliák és optimalizált kialakítású használatra terveztek. Elhagyja a bonyolult ragasztási és szárítási rendszereket, és csak pontos hővel és nyomással lehet bevonni. Ezáltal egyszerűbb a felépítése, kisebb az energiafogyasztása (összes teljesítmény mindössze 30KW), stabilabb a sebessége (20-100 m/perc), alkalmas forró és meleg nyomásra, gyors gyártási forgatókönyvekre.

Kérdés küldése

termékleírás

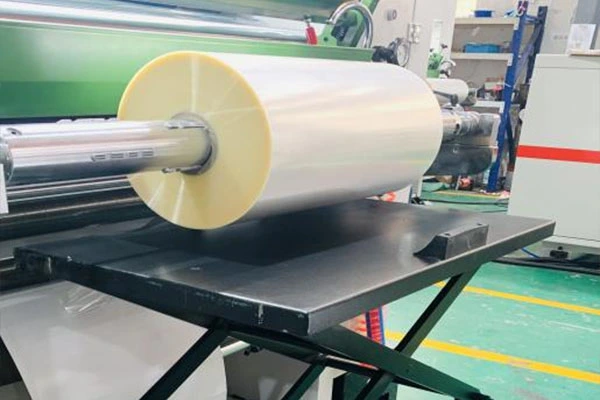

A Hongqiang ZDFM-E hőfólia-előbevonó lamináló gépét előre bevont (ragasztómentes) fóliákkal való használatra tervezték, így nincs szükség külön ragasztó- és szárítóegységekre. Ez az egyszerűsített kialakítás körülbelül 30 kW-ra csökkenti a teljes energiafogyasztást, és támogatja a 20-100 m/perc üzemi sebességet, így alkalmas a gyors termikus laminálási alkalmazásokra. A gép szabadalmaztatott elektromágneses fűtési technológiát tartalmaz, amely körülbelül öt perc alatt eléri az üzemi hőmérsékletet, és a jelentések szerint nagyjából 33%-kal kevesebb energiát fogyaszt, mint egyes hagyományos rendszerek, valamint egy öntöttvas keret a szerkezeti stabilitás érdekében. Az egyszerűsített konfiguráció hozzájárulhat az alacsonyabb beszerzési költségekhez, a karbantartási igények csökkenéséhez és a stabil működéshez, míg az opcionális funkciók, például a hidraulikus fóliatargoncák növelik a kényelmet. Az előre bevont fólia feldolgozására összpontosító műveleteknél ez a berendezés a hatékonyság és a költséghatékonyság kiegyensúlyozott megközelítését kínálja.

Termékparaméter (specifikáció)

Modell neve	*ZDFM-820820E**	*ZDFM-1100880E**	*ZDFM-11001250E**	*ZDFM-12501450E**	*ZDFM-13501650E**
Max. papírlapméret (Sz*L)	800mm*820mm	1080*880mm	1080mm*1250mm	1200mm*1450mm	1300mm*1650mm
Min. Papírlapméret (W*L)	220mm*230mm	350*280mm	350mm*280mm	350mm*280mm	350mm*280mm
Laminálási sebesség	15-90 m/perc (szervovezérlésű)	20-100 m/perc (szervovezérlésű)	20-100 m/perc (szervovezérlésű)	20-100 m/perc (szervovezérlésű)	20-100 m/perc (szervovezérlésű)
Papírvastagság	100-550g/㎡	80-550g/㎡	80-550g/㎡	80-550g/㎡	80-550g/㎡
Termelési teljesítmény	15 kW	15 kW	15 kW	15 kW	15 kW
Teljes teljesítmény	35 kW	35 kW	35 kW	35 kW	35 kW
Levegőellátás	1000L/perc 0,8Mpa	1000L/perc 0,8Mpa	1000L/perc 0,8Mpa	1000L/perc 0,8Mpa	1000L/perc 0,8Mpa
Tápegység	380V 50Hz / 3P4W	380V 50Hz / 3P4W	380V 50Hz / 3P4W	380V 50Hz / 3P4W	380V 50Hz / 3P4W

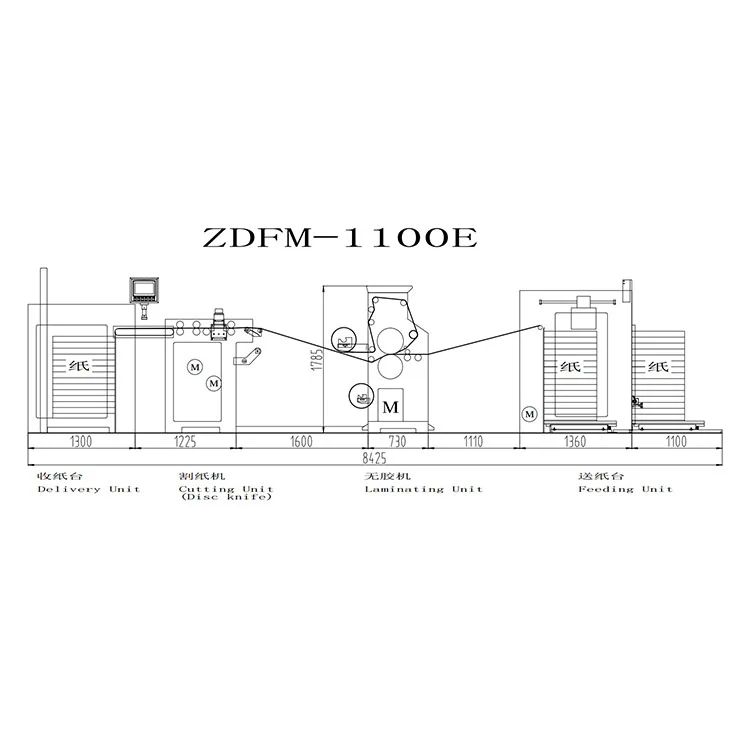

Teljes méretek (HSzMa)	7570mm1850mm2000mm	824521502000mm	990522001800mm	10900mm2300mm2000mm	11900mm2400mm2000mm
Súly	≈4500 kg	≈5900 kg	≈6100 kg	≈7500 kg	≈8200 kg
Átfedés Pontosság	≤+1,5 mm	≤+1,5 mm	≤+1,5 mm	≤+1,5 mm	≤+1,5 mm
Vízbázisú filmvastagság (gyakori)	0,8/1,0/1,2/1,5	0,8/1,0/1,2/1,5	0,8/1,0/1,2/1,5	0,8/1,0/1,2/1,5	0,8/1,0/1,2/1,5
Előbevonat ragasztófólia vastagsága (gyakori)	15-35μm	15-35μm	15-35μm	15-35μm	15-35μm
Megállás nélküli etetési magasság	1100 mm	1100 mm	1100 mm	1100 mm	1100 mm
Gyűjtőpapír magassága (raklappal együtt)	1250 mm	1250 mm	1250 mm	1250 mm	1250 mm
Tartály	40 HQ	40 HQ	40 HQ	40 HQ	40 HQ
HS kód	8439300000	8439300000	8439300000	8439300000	8439300000
Anyagkompatibilitás	OPP, BOPP filmek; papír hordozók; merev csomagolóanyagok	OPP, BOPP filmek; papír hordozók; merev csomagolóanyagok	OPP, BOPP filmek; papír hordozók; merev csomagolóanyagok	OPP, BOPP filmek; papír hordozók; merev csomagolóanyagok	OPP, BOPP filmek; papír hordozók; merev csomagolóanyagok

Funkció és jellemzők:

1. Nemzeti szabványnak való megfelelés

Teljes körű mechanikai tervezés biztonsági protokollokkal és a kínai High-Tech Industrial Standards által tanúsított alkatrészekkel.

2. Megingathatatlan stabilitás

Az öntöttvas mainframe vibrációmentes, rendkívül stabil működést biztosít még nagy igénybevételű ciklusok mellett is, több mint 20 éves élettartammal.

3. Precíziós papíradagolás

A szervovezérelt adagolórendszer sima, elakadásmentes papírszállítást garantál automatikus beállítással.

4. Intelligens igazítási technológia

A szervovezérelt papírbeigazító mechanizmus ±1,5 mm-es pozicionálási pontosságot biztosít a hibátlan élillesztés érdekében.

5. Áttörő fűtési rendszer (3 zónás szegmentált elektromágneses fűtőhenger)

Azonnali felmelegedés (5 perc alatt eléri a 100°C-ot – 6-szor gyorsabb, mint a hagyományos hengereknél.)
Nagy állandó hőmérsékletű pontosság (megőrzi a ragasztó egyenletességét, hogy javítsa a laminálás felületi hatását még nagy sebességnél is.)
Energiatakarékosság (A második zóna aktiválása kis formátumok esetén ≤720 mm, 33%-kal csökkentve az energiafelhasználást)
Hosszabb élettartam (a célzott fűtés csökkenti a gumihenger kopását, csökkenti a karbantartási költségeket.)

6. Intelligens működési módok

ZDFM-E: Egyérintéses teljes automatizálás (automatikus adagolás, ragasztófelhordás, nyomásszivattyúzás és tehermentesítés, vágás és halmozás).

ZDFM-S: Intelligens kalibráció (a lapméretek HMI-n keresztüli bevitelével a 11 szervoegység 1 percen belül automatikusan beállítja a pozícióját).

7. Zero-downtime termelékenység

A folyamatos lemezcserélő rendszer kiküszöböli az állásidőt, és 100%-kal növeli a teljesítményt.

8. Valós idejű folyamatvezérlés

Beépített visszapillantó felügyelet IoT-kapcsolattal a 24 órás távoli működési diagnosztikához.

9. Alapelemek a világ vezetőitől

Elektromos rendszerek: Schneider Electric (FR), Omron (JP).

Lemezkés eszköz (standard)

1.A tárcsás késfel van szerelve4 penge, amely képes levágni a filmet atermék együttes helyzeteáltala tárcsakés eszköz forgatását.

2.Vízszintes vágásjobban le tudja vágni a filmet anélkülkárosítja a papír felületét, amelyet akülön frekvenciaváltó, és asebesség szabadon választhatóhogy megbirkózzon a különböző helyzetekkel.

Köszörűkorong-vágó készülék (szabvány)

1.A csiszolókorongos vágóhatékonyan csiszolja aa film felülete az ölébena nyomtatott réteg károsodása nélkül. Együttműködik a visszapattanó görgőkkel‌, lehetővé téveaz anyag gyors szétválasztása. Különösen alkalmasnyomásérzékeny ragasztó (PSA) feldolgozása .

2.Az ugráló görgőkörökbe fogad asaját fejlesztésű papírhúzó mechanizmus, amely asebesség különbséghogygyorsan eltörika film ésválasszuk szét a papírt. Terméket ér elnincs farokfólia és nincs tekercsfilm.
